配置基于接口划分VLAN示例

参照华为的文档进行基于接口划分VLAN，预期的结果是同一VLAN同一网段，但是处于不同路由器的两台电脑能够相互通信。

将User1和User2配置在一个网段，比如192.168.100.0/24；将User3和User4配置在一个网段，比如192.168.200.0/24。

User1和User2能够互相ping通，但是均不能ping通User3和User4。User3和User4能够互相ping通，但是均不能ping通User1和User2。

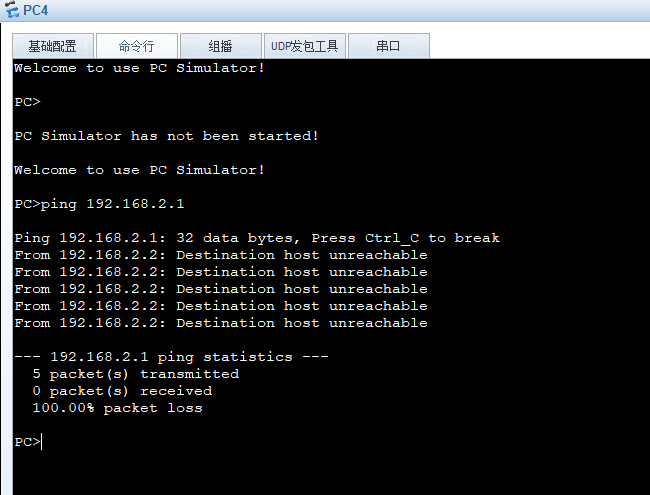

但是参照步骤完成后，结果如图：

image-20250528105750258

经过排查，发现是两个问题导致的

  1. 对应的VLAN需要配上IP地址，充当网关

    [~SwitchB]interface Vlanif 2
    [*SwitchB-Vlanif2]ip address 192.168.1.254 24
    [*SwitchB-Vlanif2]quit

  2. 对应的接口都需要打开

    [~HUAWEI]interface G 1/0/0
    [~HUAWEI-GE1/0/0]undo shutdown
    [*HUAWEI-GE1/0/0]quit

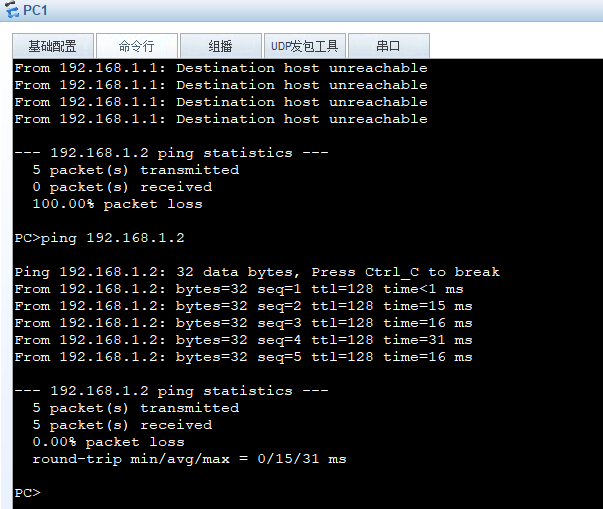

结果如图：

image-20250528210532534
